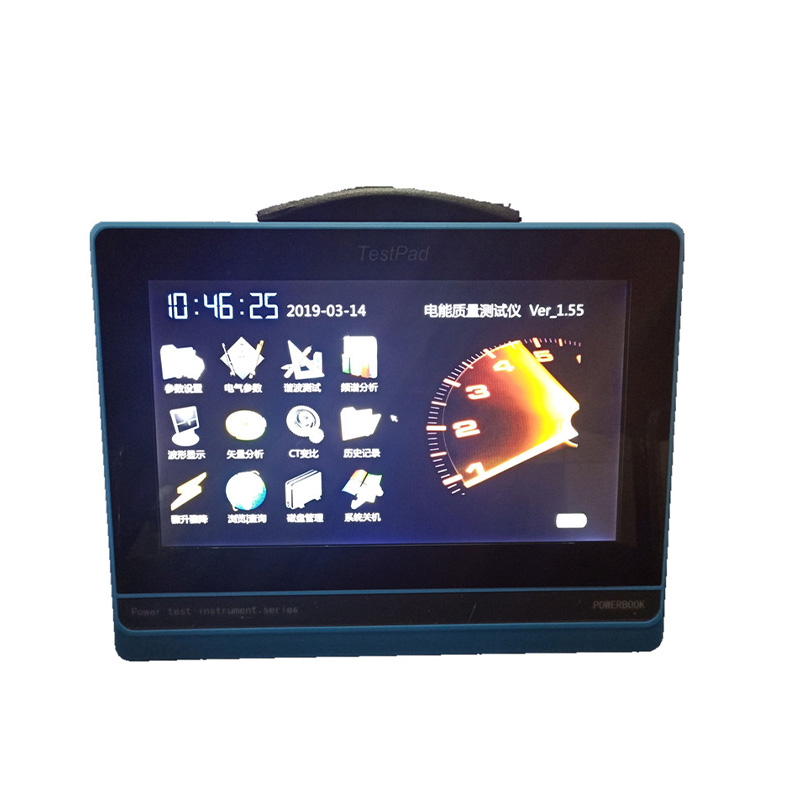

一、平板式電能質量分析儀功能特點
1、多通道測量：4個電壓通道、4個電流通道同時測量。
2、電氣參數測量：可同時測量電壓幅值、電流幅值、相位、頻率、有功功率、無功功率、功率因數等數；
3、可測量2-64次的電壓諧波和電流諧波含量；
4、可測量總諧波畸變率；
5、可測量并短時閃變（PST）、長時閃變（PLT）、電壓波動；
6、可測量正序電壓、負序電壓、零序電壓、電壓不平衡度；
7、可測量正序電流、負序電流、零序電流、電流不平衡度；
8、暫態參量測量功能，具備電壓驟升驟降事件記錄功能，同時自動啟動錄波功能，將所發生事件的發生時間和前后五個周波的實際波形記錄下來；
9、具有示波功能，可以實時波形顯示電壓電流大小和畸變情況，并可以在儀器上對電壓電流波形進行放；
10、六角圖顯示功能，可進行計量回路和保護裝置回路的矢量分析，進行計量裝置錯接線檢查；在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。
11、選配大鉗表可以進行低壓電流互感器的變比和角差測量；
12、諧波含量可以柱狀圖的形式顯示，視覺效果良好；
13、內置大容量數據存儲器，（存儲間隔1秒－1000分鐘可選）按1分鐘的時間間隔可連續存儲18個月上；
14、10寸大屏幕彩色液晶屏顯示器1280×800；
15、電容屏觸摸操作，與平板電腦和智能手機操作近似，簡便易學；
16、支持鼠標操作，適應不同習慣的操作人員；
17、諧波測量時可按國標自動判別各次諧波含量是否超標并給出提示，一目了然；
18、諧波含有率國標查詢功能，可對國標允許值進行查詢；
19、具有42.5Hz-69Hz的頻率測量范圍，能夠對50、60電力系統進行測量。
20、數據可以存儲U盤，以便歷史查詢。
21、可配備專用數據分析管理軟件，對測試結果進行分析、處理，可掌握被測點的電能質量和負荷周期性變化情況，對電力工作人員了解用戶電能質量，采取相應處理措施，有著不可替代的作用；
22、分析軟件可按照國標要求生成專業的電能質量分析報表；
23、儀器尺寸小、重量輕、攜帶方便；
24、內置高性能鋰離子電池，自動進入省電模式，可使儀器在無外接電源的情況下持續工作10小時以上，方便現場測試；
二、平板式電能質量分析儀技術指標
| 項目 | 參數 | |
| 測量通道數 | 四通道電壓、四通道電流 | |
| 測量范圍 | 電壓 | 0-900V |
| 電流 | 小鉗表：口徑8mm，0-5A-25A(標配)中號鉗表：口徑50mm，10-100-500A(選配)大號鉗表：口徑125×50mm，40-400-2000A(選配) | |
| 相角 | 0.000－359.999° | |
| 頻率 | 42.5－69Hz | |
| 分辨率 | 電壓 | 0.001V |
| 電流 | 0.0001A | |
| 相角 | 0.001° | |
| 功率 | 有功0.01W、無功0.01Var | |
| 頻率 | 0.0001Hz | |
| 電壓有效值精度 | ≤0.1% | |
| 電流有效值偏差 | ≤0.3% | |
| 相角誤差 | ≤0.1° | |
| 功率偏差 | ≤0.5% | |
| 頻率測量精度 | ≤0.01Hz | |
| 諧波測量次數 | 2－64次 | |
| 電壓諧波偏差 | 諧波大于1%標稱值時：≤1%讀數諧波小于1%標稱值時：≤0.05%標稱電壓值 | |
| 電流諧波偏差 | 諧波大于3%標稱值時：≤1%讀數+CT精度諧波小于3%標稱值時：≤0.05%電流量程 | |
| 電壓不平衡度精度 | ≤0.2% | |
| 電流不平衡度精度 | ≤0.5% | |
| 短閃變測量時間 | 10分鐘 | |
| 長閃變測量時間 | 2小時 | |
| 閃變測量偏差 | ≤5% | |
| 顯示屏 | 1280×800、彩色寬溫液晶屏 | |
| 充電電源 | AC220V±15%頻率 45Hz-65Hz | |
| 電池工作時間 | ≥8小時 | |
| 功耗 | ＜4VA | |
| 絕緣 | 電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。 | |
| 環境溫度 | -20℃～50℃ | |
| 相對濕度 | 0-95% 無冷凝 | |
| 外觀尺寸 | 280mm×210mm×58mm（長×寬×高） | |
| 重量 | 2Kg | |
